伺服電機如何選擇脈衝、模擬量、通訊三種控製方式

發布日期:2021-08-06 08:42:27   來源:行業動態   瀏覽量:

       伺服電機控製方式有脈衝、模擬量和通訊這三種,在不同的應用場景下,我們該如何選擇伺服電機的控製方式呢?



1

伺服電機脈衝控製方式

       在一些小型單機設備,選用脈衝控製實現電機的定位,應該是最常見的應用方式,這種控製方式簡單,易於理解。

       基本的控製思路:脈衝總量確定電機位移,脈衝頻率確定電機速度。選用了脈衝來實現伺服電機的控製,翻開伺服電機的使用手冊,一般會有如下這樣的表格:

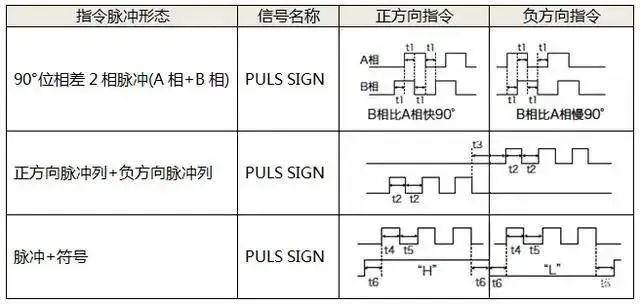

       都是脈衝控製,但是實現方式並不一樣:

       第一種,驅動器接收兩路(A、B路)高速脈衝,通過兩路脈衝的相位差,確定電機的旋轉方向。如上圖中,如果B相比A相快90度,為正轉;那麽B相比A相慢90度,則為反轉。

       運行時,這種控製的兩相脈衝為交替狀,因此我們也叫這樣的控製方式為差分控製。具有差分的特點,那也說明了這種控製方式,控製脈衝具有更高的抗幹擾能力,在一些幹擾較強的應用場景,優先選用這種方式。但是這種方式一個電機軸需要占用兩路高速脈衝端口,對高速脈衝口緊張的情況,比較不適用。

       第二種,驅動器依然接收兩路高速脈衝,但是兩路高速脈衝並不同時存在,一路脈衝處於輸出狀態時,另一路必須處於無效狀態。選用這種控製方式時,一定要確保在同一時刻隻有一路脈衝的輸出。兩路脈衝,一路輸出為正方向運行,另一路為負方向運行。和上麵的情況一樣,這種方式也是一個電機軸需要占用兩路高速脈衝端口。

       第三種,隻需要給驅動器一路脈衝信號,電機正反向運行由一路方向IO信號確定。這種控製方式控製更加簡單,高速脈衝口資源占用也最少。在一般的小型係統中,可以優先選用這種方式。



2

伺服電機模擬量控製方式

       在需要使用伺服電機實現速度控製的應用場景,我們可以選用模擬量來實現電機的速度控製,模擬量的值決定了電機的運行速度。

       模擬量有兩種方式可以選擇,電壓或電流。

       電壓方式:隻需要在控製信號端加入一定大小的電壓即可,在有些場景甚至使用一個電位器即可實現控製,非常的簡單。但選用電壓作為控製信號,在環境複雜的場景下,電壓容易被幹擾,造成控製不穩定。

       電流方式:需要對應的電流輸出模塊,但電流信號抗幹擾能力強,可以使用在複雜的場景。



3

伺服電機通信控製方式

       采用通信方式實現伺服電機控製的常見方式有CAN、EtherCAT、Modbus、Profibus。使用通信方式來對電機進行控製,是目前一些複雜、大係統應用場景首選的控製方式。在這種方式下,係統的大小、電機軸的多少都易於裁剪,沒有複雜的控製接線。搭建的係統具有極高的靈活性。



4

拓展部分

伺服電機轉矩控製:

       轉矩控製方式是通過外部模擬量的輸入或直接的地址的賦值來設定電機軸對外的輸出轉矩的大小,具體表現為例如10V對應5Nm的話,當外部模擬量設定為5V時電機軸輸出為2.5Nm。如果電機軸負載低於2.5Nm時電機正轉,外部負載等於2.5Nm時電機不轉,大於2.5Nm時電機反轉(通常在有重力負載情況下產生)。可以通過即時的改變模擬量的設定來改變設定的力矩大小,也可通過通訊方式改變對應的地址的數值來實現。

       主要應用在對材質受力有嚴格要求的纏繞和放卷裝置中,例如繞線裝置或拉光纖設備,轉矩的設定要根據纏繞的半徑的變化隨時更改以確保材質的受力不會隨著纏繞半徑的變化而改變。

伺服電機位置控製:

       位置控製模式一般是通過外部輸入的脈衝的頻率來確定轉動速度的大小,通過脈衝的個數來確定轉動的角度,也有些伺服可以通過通訊方式直接對速度和位移進行賦值。由於位置模式可以對速度和位置都有很嚴格的控製,所以一般應用於定位裝置,數控機床、印刷機械等等。

伺服電機速度模式:

       通過模擬量或脈衝頻率的輸入都可以進行轉動速度的控製,在有上位控製裝置的外環PID控製時速度模式也可以進行定位,但必須把電機的位置信號或直接負載的位置信號給上位機反饋以做運算用。位置模式也支持直接負載外環檢測位置信號,此時的電機軸端的編碼器隻檢測電機轉速,位置信號就由直接的最終負載端的檢測裝置來提供了,這樣的優點在於可以減少中間傳動過程中的誤差,增加了整個係統的定位精度。

談談三環:

       伺服一般為三個環控製,所謂三環就是3個閉環負反饋PID調節係統。

       最內的PID環就是電流環,此環完全在伺服驅動器內部進行,通過霍爾裝置檢測驅動器給電機的各相的輸出電流,負反饋給電流的設定進行PID調節,從而達到輸出電流盡量接近等於設定電流,電流環就是控製電機轉矩的,所以在轉矩模式下驅動器的運算最小,動態響應最快。

       第2環是速度環,通過檢測的電機編碼器的信號來進行負反饋PID調節,它的環內PID輸出直接就是電流環的設定,所以速度環控製時就包含了速度環和電流環,換句話說任何模式都必須使用電流環,電流環是控製的根本,在速度和位置控製的同時係統實際也在進行電流(轉矩)的控製以達到對速度和位置的相應控製。

       第3環是位置環,它是最外環,可以在驅動器和電機編碼器間構建也可以在外部控製器和電機編碼器或最終負載間構建要根據實際情況來定。由於位置控製環內部輸出就是速度環的設定,位置控製模式下係統進行了所有3個環的運算,此時的係統運算量最大,動態響應速度也最慢。
