10個PLC綜合故障原因,解決方法說的太清楚了,看完馬上就懂了!

發布日期:2023-02-24 09:02:57   來源:行業動態   瀏覽量:

       近年來,隨著社會的發展,PLC可編程邏輯控製器在工業生產中得到了廣泛的使用,同時技術人員對其使用要求也在逐年增高,因此對係統正常穩定運行要求也越來越高。

       PLC產品本身的可靠性可以保證,但在應用中一些不正確的操作會造成一定的影響。

       今天,小編為大家整理了一些PLC日常應用中的實用技巧,希望能對大家在日常使用PLC有所幫助。

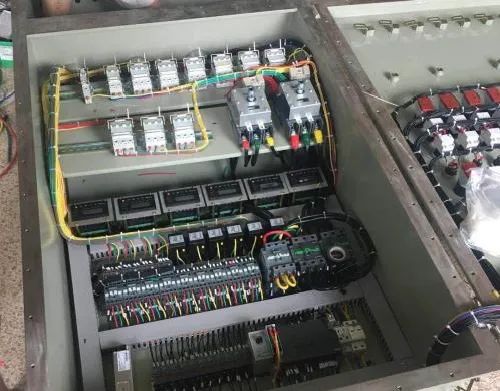

1.接地問題

圖片

       PLC係統接地要求比較嚴格,最好有獨立的專用接地係統,還要注意與PLC有關的其他設備也要可靠接地。

       多個電路接地點連接在一起時,會產生意想不到的電流,導致邏輯錯誤或損壞電路。

       產生不同的接地電勢的原因,通常是由於接地點在物理區域上被分隔的太遠,當相距很遠的設備被通信電纜或傳感器連接在一起的時候,電纜線和地之間的電流就會流經整個電路,即使在很短的距離內,大型設備的負載電流也可以在其與地電勢之間產生變化,或者通過電磁作用直接產生不可預知的電流。

       在不正確的接地點的電源之間,電路中有可能產生毀滅性的電流, 以至於破壞設備。

       PLC係統一般選用一點接地方式。為了提高抗共模幹擾能力,對於模擬信號可以采用屏蔽浮地技術,即信號電纜的屏蔽層一點接地,信號回路浮空,與大地絕緣電阻應不小於50MΩ。

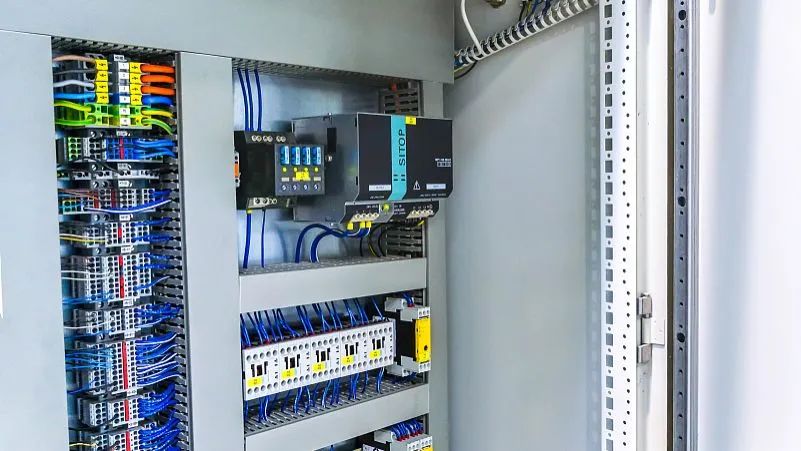

2.幹擾處理

圖片

         工業現場的環境比較惡劣,存在著許多高低頻幹擾。這些幹擾一般是通過與現場設備相連的電纜引入PLC的。 除了接地措施外,在電纜的設計選擇和敷設施工中,應注意采取一些抗幹擾措施:

       (1)模擬量信號屬於小信號,極易受到外界幹擾的影響,應選用雙層屏蔽電纜;

       (2)高速脈衝信號(如脈衝傳感器、計數碼盤等)應選用屏蔽電纜,既防止外來的幹擾,也防止高速脈衝信號對低電平信號的幹擾;

       (3)PLC之間的通信電纜頻率較高, 一般應選用廠家提供的電纜,在要求不高的情況下,可以選用帶屏蔽的雙絞線電纜;

       (4)模擬信號線、直流信號線不能與交流信號線在同一線槽內走線;

       (5)控製櫃內引入引出的屏蔽電纜必須接地,應不經過接線端子直接與設備相連;

       (6)交流信號、直流信號和模擬信號不能共用一根電纜,動力電纜應與信號電纜分開敷設。

       (7)在現場維護時,解決幹擾的方法有:對受幹擾的線路采用屏蔽線纜,重新敷設;在程序中加入抗幹擾濾波代碼。

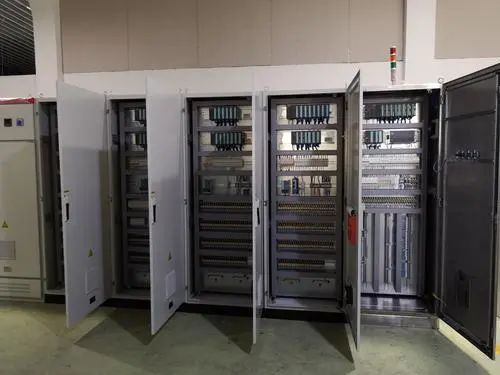

3.消除線間電容避免誤動作

圖片

       電纜的各導線間都存在電容,合格的電纜能把此容值限製在一定範圍之內。

       即使是合格的電纜,當電纜長度超過一定長度時,各線間的電容容值也會超過所要求的值,當把此電纜用於PLC輸入時,線間電容就有可能引起PLC的誤動作,會出現許多無法理解的現象。

       這些現象主要表現為:接線正確,但PLC卻沒有輸入;PLC應該有的輸入沒有,而不應該有的卻有,即PLC輸入互相幹擾。為解決這一問題,應當做到:

       (1)使用電纜芯絞合在一起的電纜;

       (2)盡量縮短使用電纜的長度;

       (3)把互相幹擾的輸入分開使用電纜;

       (4)使用屏蔽電纜。

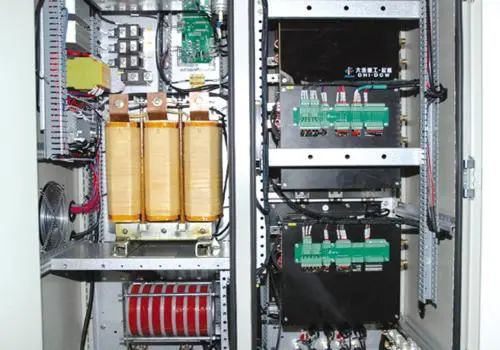

4.輸出模塊的選用

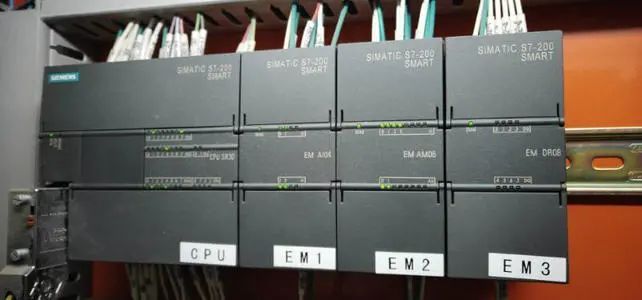

圖片

       輸出模塊分為晶體管、雙向可控矽、觸點型:

       (1)晶體管型的開關速度最快(一般0.2ms),但負載能力最小,約0.2~0.3A、24VDC,適用於快速開關、 信號聯係的設備,一般與變頻、直流裝置等信號連接,應注意晶體管漏電流對負載的影響。

       (2)可控矽型優點是無觸點、具有交流負載特性,負載能力不大。

       (3)繼電器輸出具有交直流負載特點,負載能力大。常規控製中一般首先選用繼電器觸點型輸出,缺點是開關速度慢,一般在10ms左右,不適於高頻開關應用。

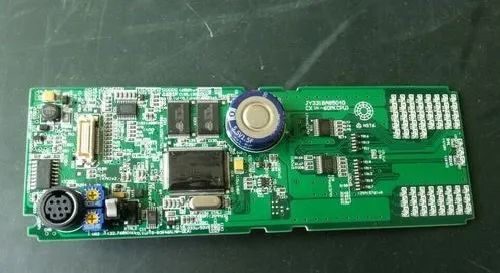

5.變頻器過電壓與過電流處理

圖片

       (1)減小給定使電機減速運行時,電機進入再生發電製動狀態,電機回饋給變頻器的能量亦較高,這些能量貯存在濾波電容器中,使電容上的電壓升高,並很快達到直流過電壓保護的整定值而使變頻器跳閘。

       處理方法為:采取在變頻器外部增設製動電阻的措施,用該電阻將電機回饋到直流側的再生電能消耗掉。

       (2)變頻器帶多個小電機,當其中一個小電機發生過流故障時,變頻器就會過流故障報警,導致變頻器掉閘,從而導致其它正常的小電機也停止工作。

       處理方法:在變頻器輸出側加裝1:1的隔離變壓器,當其中一台或幾小電機發生過流故障,故障電流直流衝擊變壓器,而不是衝擊變頻器,從而預防了變頻器的掉閘。經實驗後,工作良好,再沒發生以前的正常電機也停機的故障。



6.標記輸入與輸出方便檢修

       PLC控製著一個複雜係統,所能看到的是上下兩排錯開的輸入輸出繼電器接線端子、對應的指示燈及PLC編號,就像一塊有數十隻腳的集成電路。任何一個人如果不看原理圖來檢修故障設備,會束手無策,查找故障的速度會特別慢。鑒於這種情況,我們根據電氣原理圖繪製一張表格,貼在設備的控製台或控製櫃上,標明每個PLC輸入輸出端子編號與之相對應的電器符號,中文名稱,即類似集成電路各管腳的功能說明。

       有了這張輸入輸出表格,對於了解操作過程或熟悉本設備梯形圖的電工就可以展開檢修了。

       但對於那些對操作過程不熟悉,不會看梯形圖的電工來說,就需要再繪製一張表格:PLC輸入輸出邏輯功能表。該表實際說明了大部分操作過程中輸入回路(觸發元件、關聯元件)和輸出回路(執行元件)的邏輯對應關係。

       實踐證明:如果你能熟練利用輸入輸出對應表及輸入輸出邏輯功能表,檢修電氣故障,不帶圖紙,也能輕鬆自如。

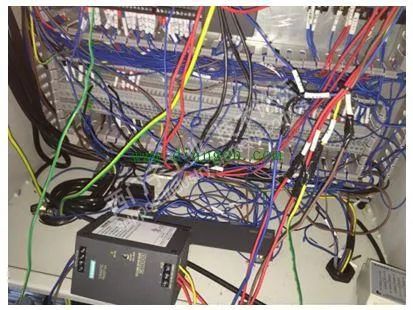

7.通過程序邏輯推斷故障

圖片

       現在工業上經常使用的PLC種類繁多,對於低端的PLC而言,梯形圖指令大同小異,對於中高端機,如S7-300,許多程序是用語言表編的。

       實用的梯形圖必須有中文符號注解,否則閱讀很困難,看梯形圖前如能大概了解設備工藝或操作過程,看起來比較容易。

       若進行電氣故障分析,一般是應用反查法或稱反推法,即根據輸入輸出對應表,從故障點找到對應PLC的輸出繼電器,開始反查滿足其動作的邏輯關係。

       經驗表明,查到一處問題,故障基本可以排除,因為設備同時發生兩起及兩起以上的故障點是不多的。

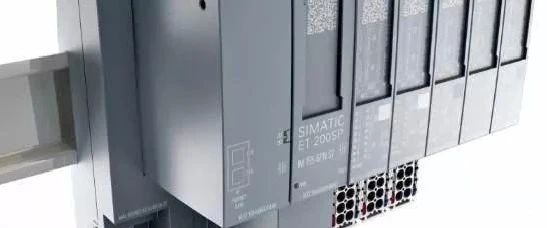

8.PLC自身故障判斷

圖片

       一般來說,PLC是極其可靠的設備,出故障率很低,PLC、CPU等硬件損壞或軟件運行出錯的概率幾乎為零,PLC輸入點如不是強電入侵所致,幾乎也不會損壞,PLC輸出繼電器的常開點,若不是外圍負載短路或設計不合理,負載電流超出額定範圍,觸點的壽命也很長。

       因此,我們查找電氣故障點,重點要放在PLC的外圍電氣元件上,不要總是懷疑PLC硬件或程序有問題,這對快速維修好故障設備、快速恢複生產是十分重要的。

       因此筆者所談的PLC控製回路的電氣故障檢修,重點不在PLC本身,而是PLC所控製回路中的外圍電氣元件。

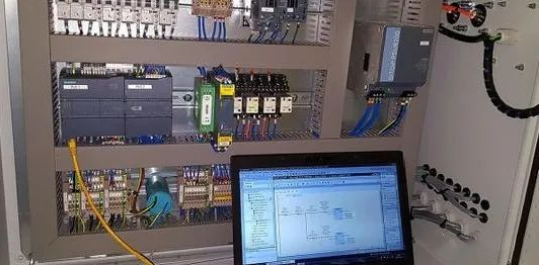

9.充分合理利用軟、硬件資源

圖片

       (1)不參與控製循環或在循環前已經投入的指令可不接入PLC;

       (2)多重指令控製一個任務時,可先在PLC外部將它們並聯後再接入一個輸入點;

       (3)盡量利用PLC內部功能軟元件,充分調用中間狀態,使程序具有完整連貫性,易於開發。同時也減少硬件投入,降低了成本;

       (4)條件允許的情況下最好獨立每一路輸出,便於控製和檢查,也保護其它輸出回路;當一個輸出點出現故障時隻會導致相應輸出回路失控;

       (5)輸出若為正/反向控製的負載,不僅要從PLC內部程序上聯鎖,並且要在PLC外部采取措施,防止負載在兩方向動作;

       (6)PLC緊急停止應使用外部開關切斷,以確保安全。



10.其他注意事項

圖片

       (1)不要將交流電源線接到輸入端子上, 以免燒壞PLC;

       (2)接地端子應獨立接地,不與其它設備接地端串聯,接地線截麵積不小於2mm²;

       (3)輔助電源功率較小,隻能帶動小功率的設備(光電傳感器等);

       (4)一些PLC有一定數量的占有點數(即空地址接線端子),不要將線接上;

       (5)當PLC輸出電路中沒有保護時,應在外部電路中串聯使用熔斷器等保護裝置,防止負載短路造成損壞。



本文來源於網絡,版權歸原作者所有。但因轉載眾多,無法確認原作者,故僅標明轉載來源。
