施耐德電氣開放自動化平台初體驗(5)

發布日期:2022-09-02 09:16:07   來源:行業動態   瀏覽量:

文章來源

本文轉載自CSDN 作者:姚家灣



圖片

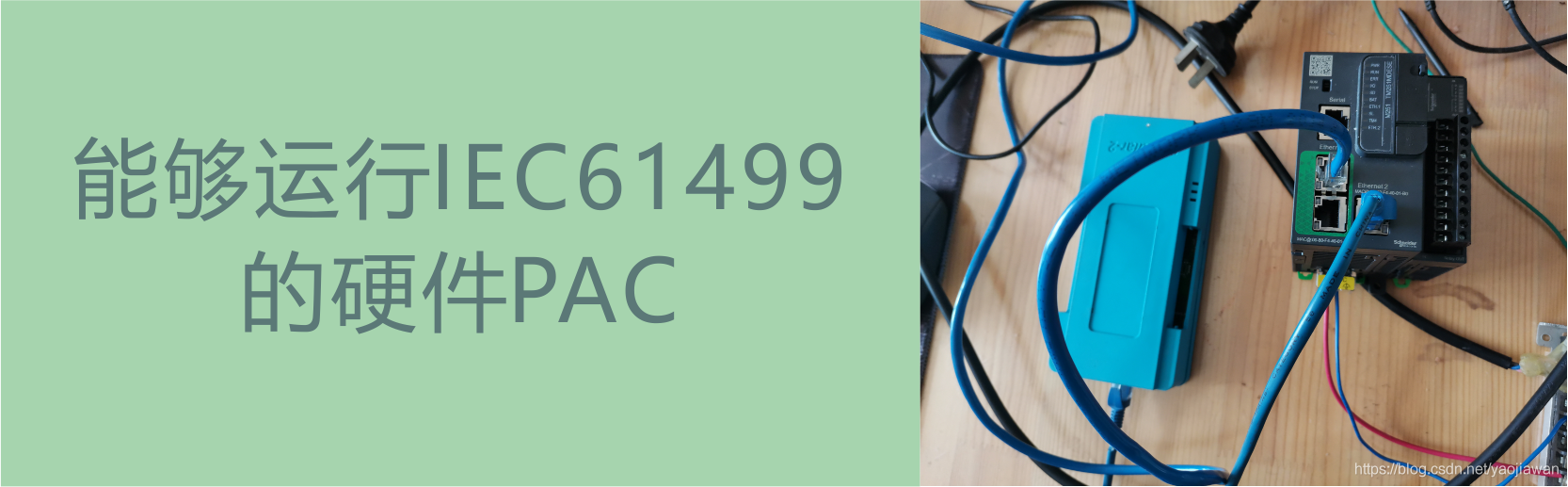

終於拿到了施耐德電氣硬件PAC產品M251MDESE 。以前對EcoStruxure Automation Expert的測試都是基於軟件SoftDPAC的。總是有一種運行仿真軟件的感覺,心中有點不踏實,現場還是要硬件設備解決問題。現在我終於見到能夠運行IEC61499 的硬件DPAC了。這是我第一次看見的能運行IEC61499的PAC。實際上它是在施耐德電氣成熟的PLC硬件產品的基礎上,通過軟件升級成為IEC61499 PAC。這意味著它能夠在現場高可靠運行,而且具有更多的IO模塊可供選擇。施耐德電氣的EcoStruxure Automation Expert 係統讓長期以來停留在學術領域的IEC61499標準有機會走向在自動控製領域實際應用。正因為如此,我特別也期待EAE的硬件產品的測試。



M251簡介

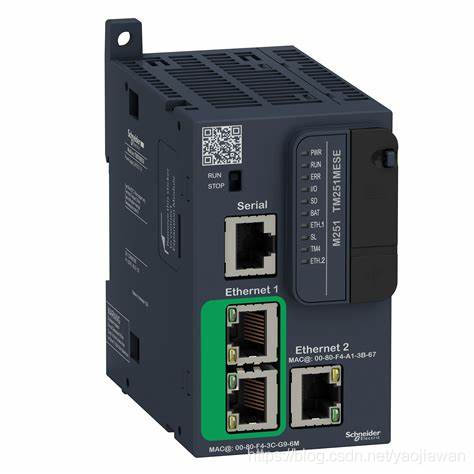

M251是施耐德電氣基於IEC61131-3的PLC產品。其中TM251MESE型號是雙口以太網的PLC產品。

圖片

它的主要特點如下:

帶有2個端口的以太網交換機接口(ethernet1_1 和ethernet1_2),100M速率,可以串聯成分布式網絡。

帶有另外一個以太網接口(ethernet 2),100M速率。可以連接現場總線。例如modbusTCP。

帶有一個串行口和一個SD卡座

一個USB插座,可以通過它更新固件和某些參數的設置。

可以擴展TM3/TM2係列的IO模塊(右邊),也可以擴展TM4 IO模塊(左邊)



相比我們頭腦中傳統PLC的概念,M251這些特征透露出網絡時代新一代PLC的氣息。我拿到的型號是TM251MDESE,其中的D大概是代表dPAC吧?



測試目的和方案



我主要測試兩個方麵:



1.通過Ethernet 2連接一個modbusTCP控製器上,實現modbusTCP通信。

這非常重要,意味著可以接入各種第三方遠程IO模塊,或者第三方的專用傳感器,執行部件等。這意味著M251將稱為一個IEC61499網關,將無數非IEC61499的設備瞬間具有了IEC499的能力。這是一件令人興奮的事情。為此,我使用了一個自己原來研發的一個基於cortex-M處理器的控製器modular-2,它采用Arm公司的Mbed OS,具有一個Ethernet網口。我為此編寫了一個modbusTCP server端程序(需要的讀者可以私信分享)。相信許多的國產遠程IO模塊也能夠方便地接入。



2.增加一個TM3DM8R-G模塊。測試數字IO控製接口:

有了IO模塊才更像PLC。但是施耐德電氣提供給我的M251沒有帶任何IO模塊,於是我自己在淘寶上買了一個TM3DM8R-G模塊,它具有4個24V的輸入,4個繼電器輸出。希望後麵能接一些燈和開關,電機。構建一個應用場景。

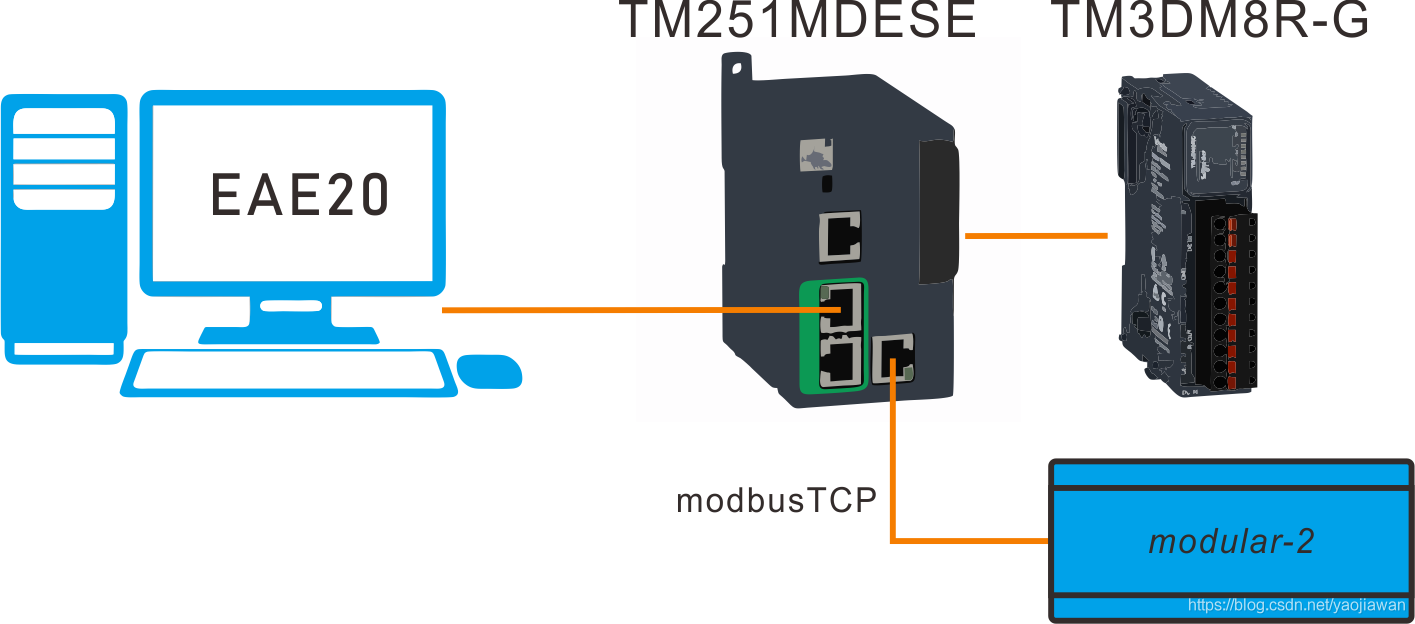

測試床的框架如下圖所示:

圖片



測試的過程



設置IP地址

第一件事情是要知道M251的IP地址,幾乎沒有地方能找到M251的IP出廠設置。我使用wireshark 軟件檢測它的IP,具體的做法是打開wireshark,選擇ethernet。然後插拔一下網線,M251會報一個IP地址出來。經我們的測試,這台M251的以太網IP地址分別為:



●ethernet 1 的IP地址:10.10.1.175

●ethernet 2的IP地址:10.11.1.176



ethernet 1和ethernet 2是隔離的,需要設置為兩個網段。下麵我們會介紹通過EAE軟件也可以修改設備的Ethernet 1的IP地址,而ethernet2的IP地址則需要通過Automation Device Maintenance 軟件才能夠修改。這個軟件可以在施耐德電氣官網上免費下載。設置IP地址折騰了我一段時間,後來還是在施耐德電氣工程師幫助下得以完全解決。



新建一個項目mtest

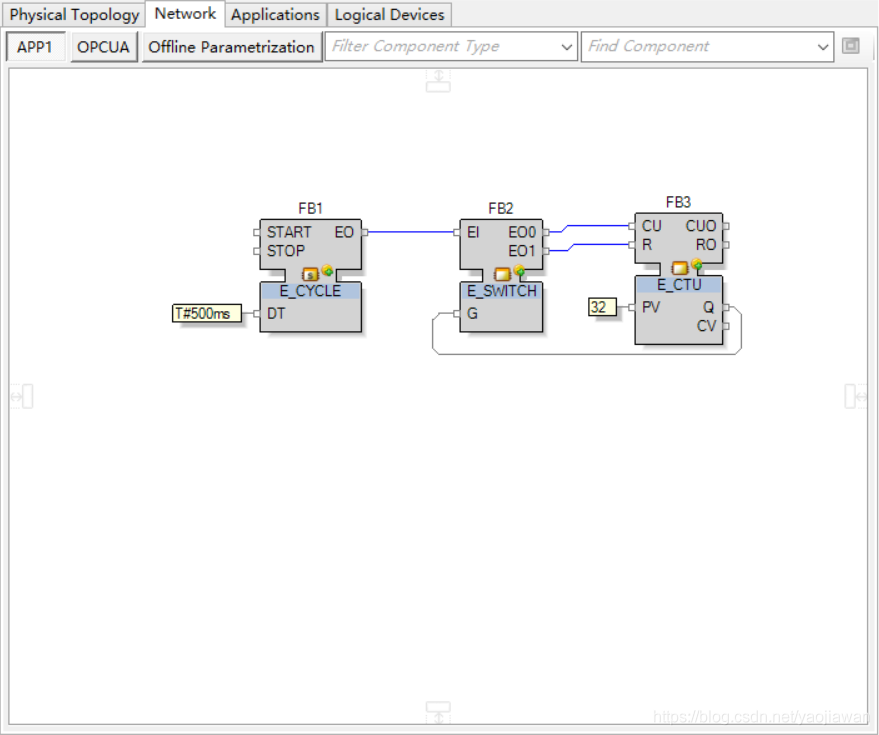

這個過程在我前麵的博文中都有詳細的描述,這裏就不再絮叨。應用程序依然是最簡單的功能塊網絡-一個計數器。

圖片

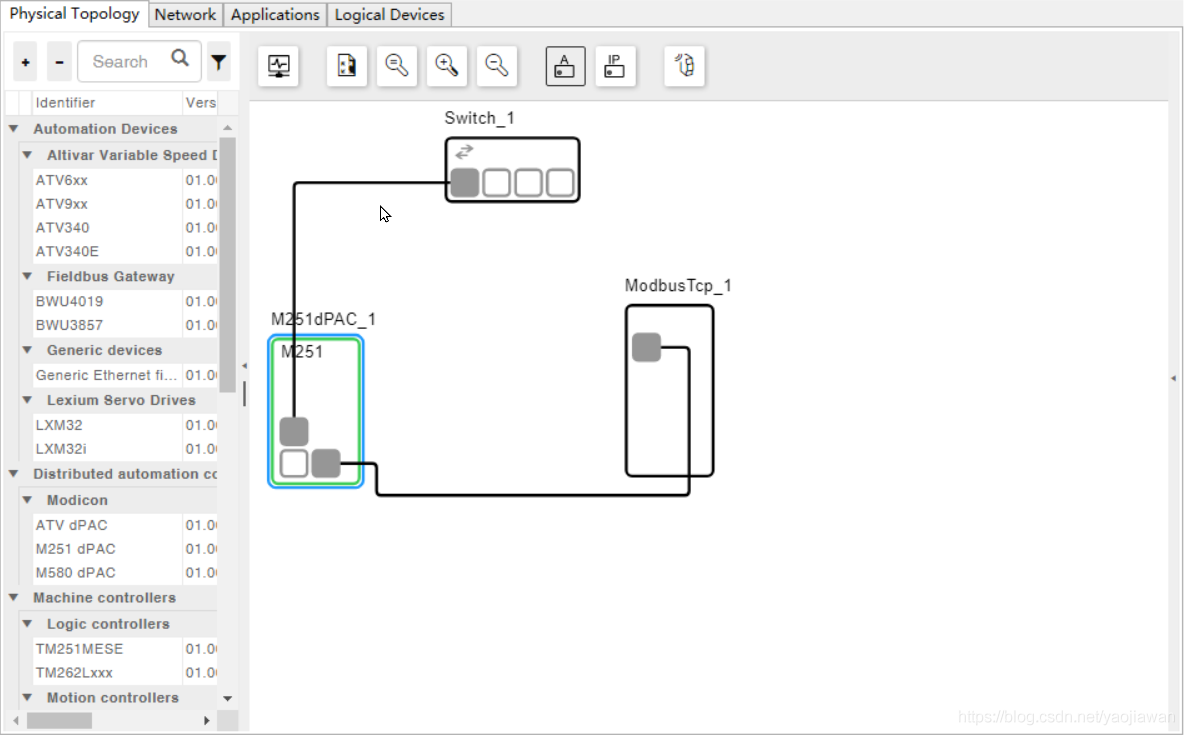

係統的拓撲圖({physical Topology)



圖片

係統由交換機,M251和一個通用以太網現場設備 Generic Ethernet field device構成,其中的通用以太網現場設備是一台基於低成本cortex-M Arm芯片的控製器,它運行Arm公司的Mbed OS,我們在它上麵編寫了一個modbusTCP的測試程序。你也可以連接一台PC機,運行modbusTCP server程序來測試。

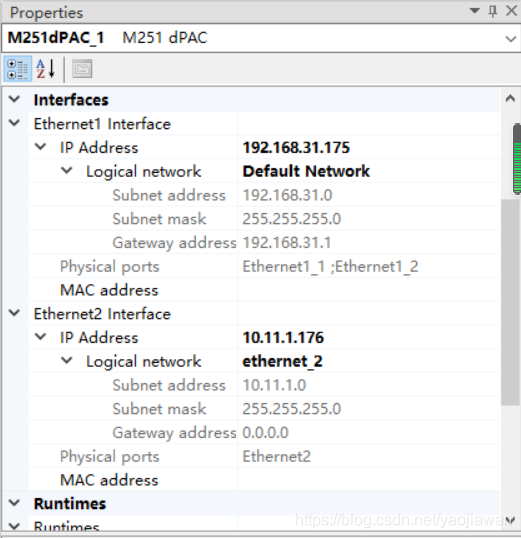

下麵是M251的IP地址的配置:

圖片



在這裏我們修改了Ethernet的IP地址為192.168.31.175.這要與M251內部的IP地址一致。

注意:M251設備中的IP地址要通過EAE軟件來設置,具體的做法如下:

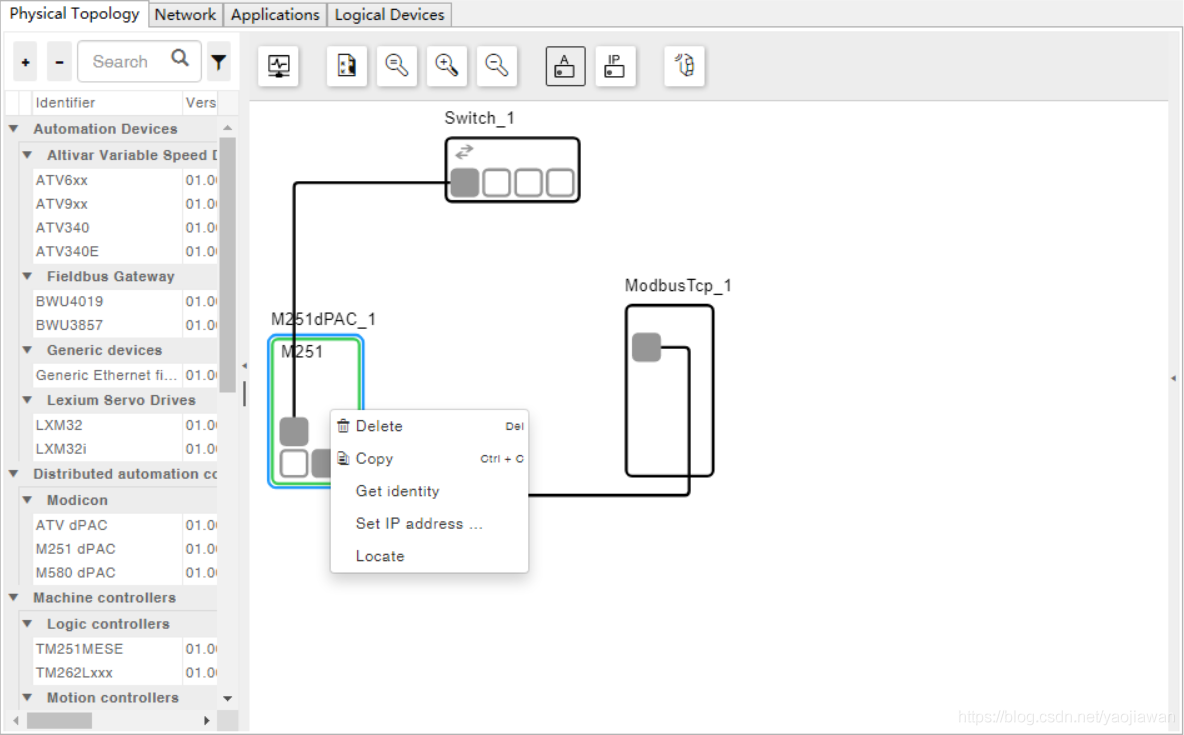

鼠標點到左邊Ethernet 1的位置後擊右鍵。彈出下麵的子菜單:

圖片

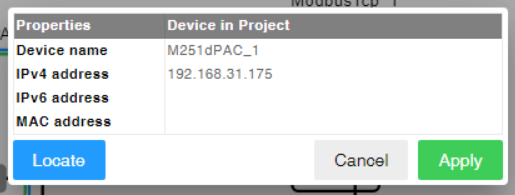

選擇Set IP Address。然後會彈出:

圖片



這時你可以修改IPv4 address。然後按Apply。修改IP地址之後,機器重新上電。



Ethernet 2的地址可以使用Automation Device Maintenance軟件。這是一個設備維護軟件,用來下載硬件的固件和修改某些參數。你可以使用它修改modbus TCP 的IP地址。這裏就不多描述。



添加modbus

和TM3DM8R-G的硬件配置



添加modbus的Hardware CAT



在《施耐德電氣開放自動化平台初體驗(3)》已經有了描述。讀者可以參考。再次提醒下麵幾點:



MODBUSGENTCPS的屬性中的IP地址修改為外接modbusTCP設備的IP地址10.11.1.100。



VAL_IN1_MODBUSGENTCPS和VAL_IN1_MODBUSGENTCPS的ioevent隻能修改為cycle。不能是requestread(我不知道這是為什麽,按理說request read是需要的,為什麽不行呢?要進一步測試)



添加TM3DM8R-G模塊 的Hardware CAT



打開HW_Configuration,點擊窗口上方的第一個圖標Add new master hardware CAT ,然後彈出下麵的窗口:

圖片

選擇ST_IoTMx.BMTM3,在產生的項目上右鍵Add ,出現:

圖片

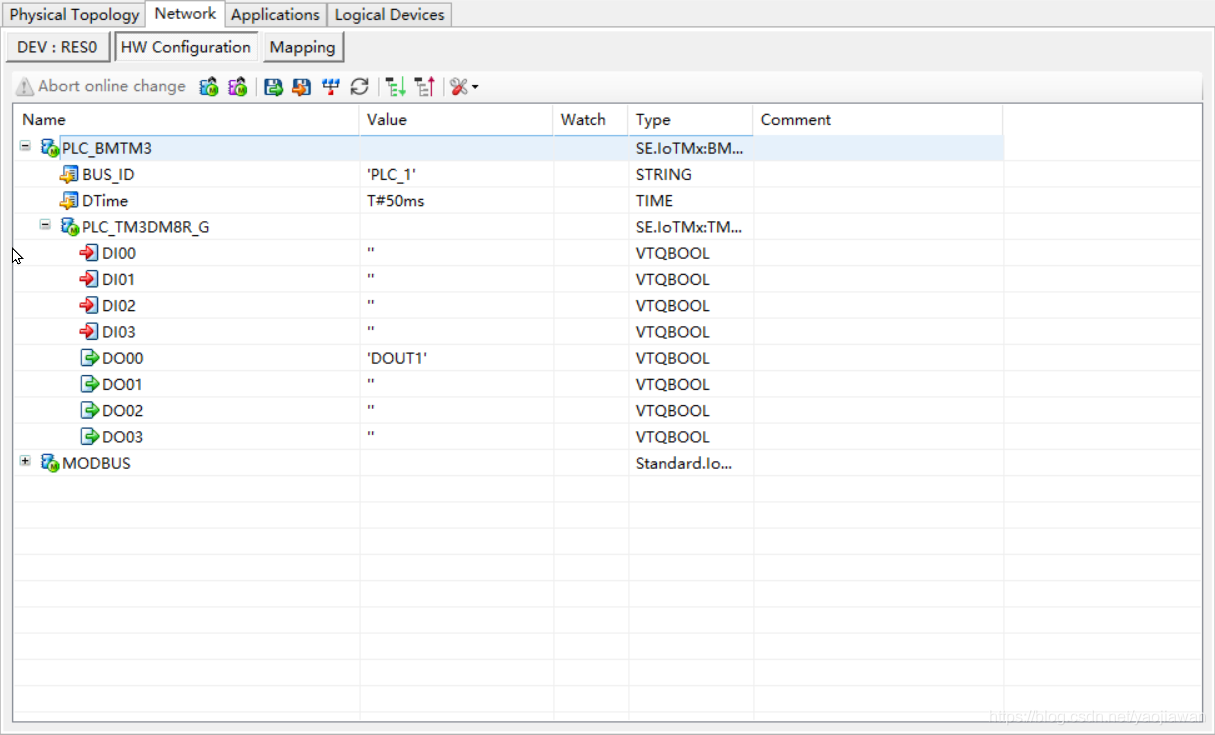

選擇:SE.IoTMx。TM3DM8R-G模塊。於是,HW_Configuration的窗口變成為:

圖片

在這個窗口中要填入“PLC_1"和”DOUT“。雖然它稱為Value實際上是一個符號連接(symbol link ),它是為這個硬件輸出引腳定義了一個符號(名稱)。



App中變量連接到硬件CAT 的符號連接



BMTM3 CAT不會像modbus那樣通過mapping在RES中自動產生對應的SYMLINKMULTIVARSSRC功能塊,需要手動地在App中添加。



在應用中,要使用一個符號連接多變量源功能塊(SYMLINKMULTIVARSSRC)或者符號連接多變量目標功能塊(SYMLINKMULTIVARSDSR)來建立功能塊網絡中的數據與symbol link的連接。這兩個功能塊在runtime.System庫中。在App中添加了這個功能塊後發現Value帶一個小紅的x

圖片

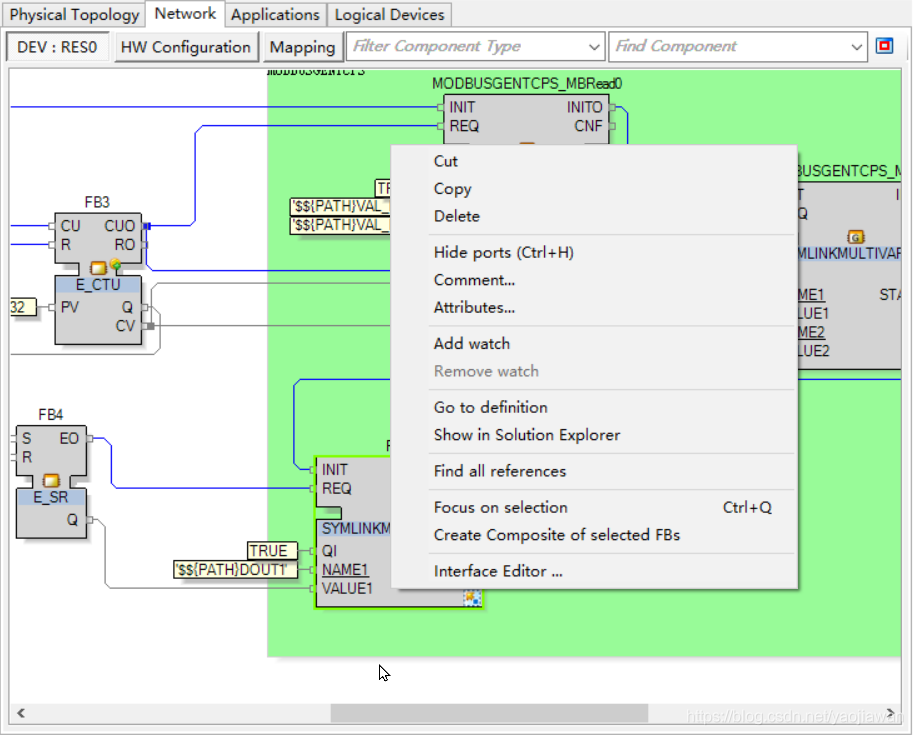

這是因為VALUE的類型為ANY,可以通過interface編輯,修改它的類型和數量。方法是擊右鍵

圖片

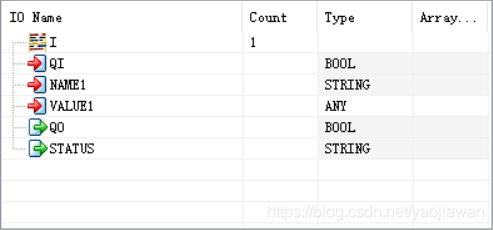

選擇interface edit。這時會出現下列對話框:

圖片

第一行是Value的數量,可以增加,也可以將Any 改為UINT。這個功能還是比較貼心的。減少了IEC61499功能塊類型轉換的麻煩(4diac就是如此)。

適當的連線。

圖片




添加DPAC_FULLINIT功能塊

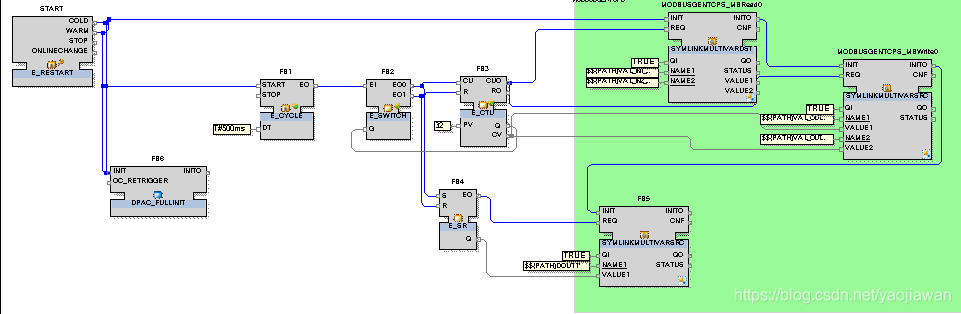

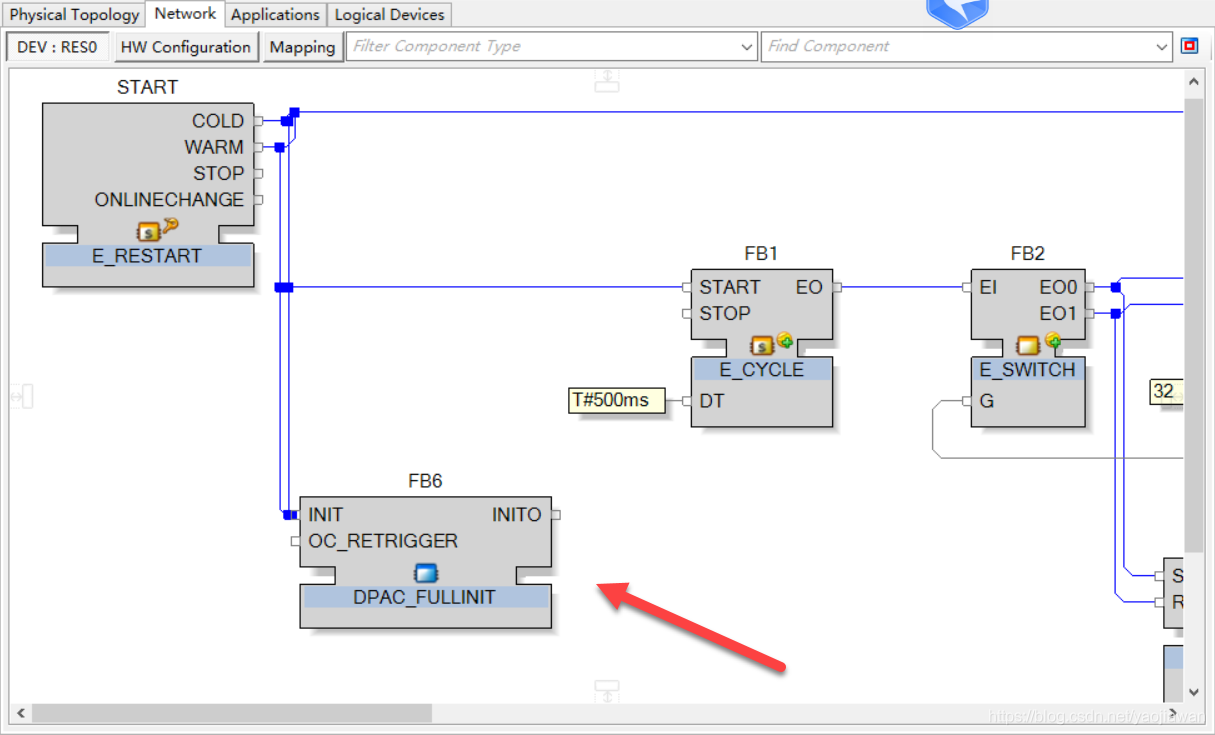

完成了上麵的功能塊網絡後,將應用部署到M251 中運行,發現程序運行正常,觀察有關的數據也都能夠看到正確的數據,但是令人遺憾的是M251的硬件沒有任何反應,Ethernet 2沒有發送ModbusTCP數據幀,TIM3DM8R-G也沒有繼電器的開關和信號燈閃爍。反複搞了很長時間,結果還是在施耐德電氣上海的工程師給我了幫助,他提醒我要放置一個DPAC_FULLINIT功能塊。這個功能塊在SE>DPAC庫中。放上去以後,隻要連一個INIT。



OC_RETRIGGER可以不用連接事件。然後下載下去後,modbusTCP和TM3DM8R-G都工作了。

圖片




使用中的一些小技巧

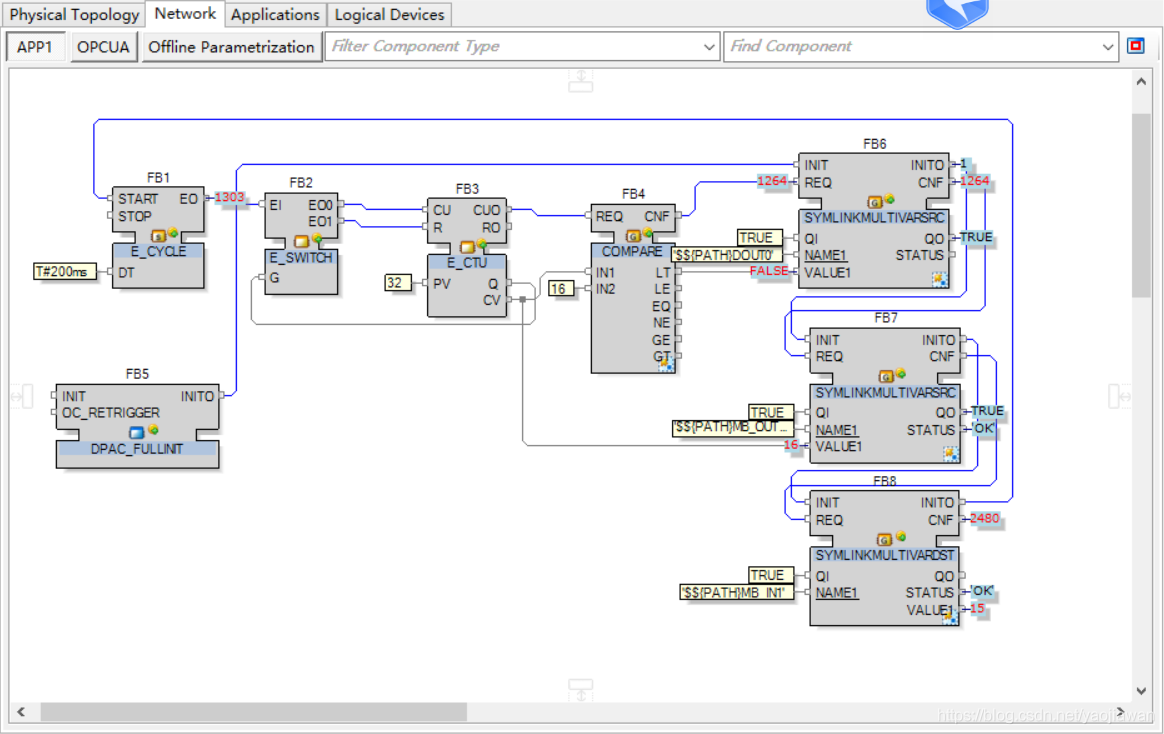

在使用中也發現一些奇奇怪怪的事情,比如在RES 中無法刪除額外的連線。後來我就不使用HW_Configuration邊上的Mapping,盡量在App 中放置所有的功能塊,在本項目中,App最後改為:

圖片



自動上電運行



測試完成後發現,M251關電之後重新上電,PLC 不會自動運行重新,需要在EAE中login而後device run。如何做到自動上電運行呢?做法如下:

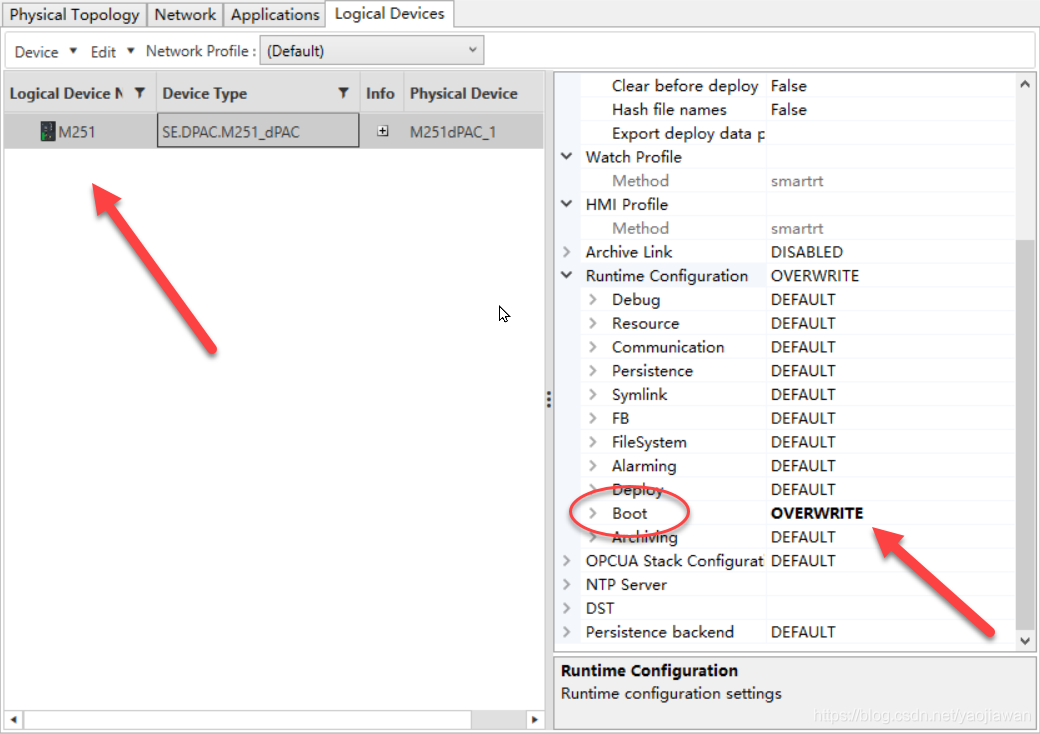

1.在logical device 中選中M251,右邊的runtime Configuration中有一個boot選項修改為overwrite 。

圖片

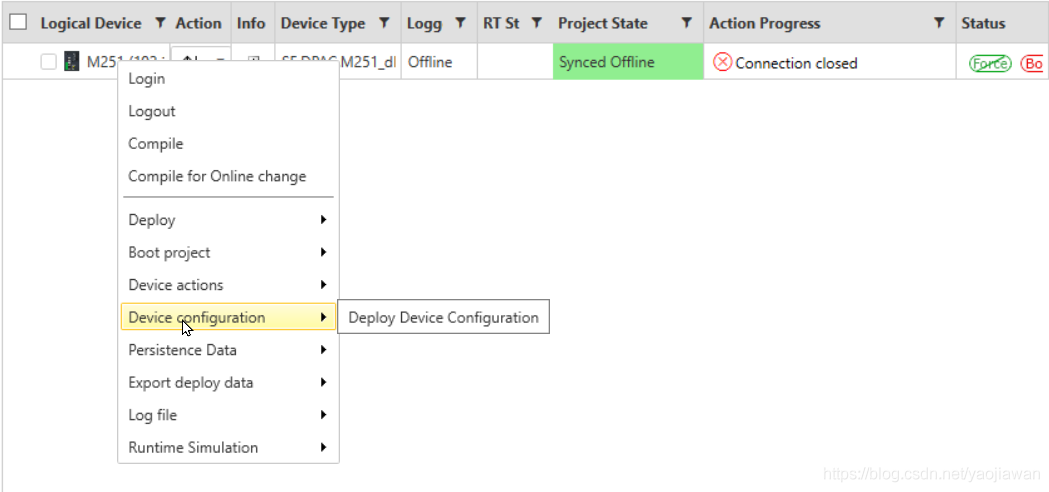

2.部署界麵擊右鍵選擇deploy device configuration

圖片

3.重新部署App。

4.OK



結束語



整整花了兩天的時間,在施耐德電氣工程師的指導下初步完成了EcoStruxure Automation Expert 硬件M251 PLC 應用測試。感謝施耐德電氣的技術工程師們的幫助。他們總是能夠在我山窮水盡時帶來柳暗花明。



通過這個測試,我們更加能夠體會到施耐德電氣EcoStruxure Automation Expert的魅力。在未來的工程中,隻要使用像M251這樣成熟硬件的小型PLC就可以實現一個IEC61499分布式控製係統,由於采用了開放型現場控製協議,第三方的傳感器,執行部件和遠程IO模塊也可以輕鬆地連接到IEC61499網絡中。EcoStruxure Automation Expert使一個長期徘徊在實際應用係統之外的,孤芳自傲的IEC61499標準走到了自動控製係統的現場。當然軟件的逐步完善,文檔,應用指南以及社區交流都非常重要。



下麵我還將進一步地做細節的測試。也希望與正在測試EAE軟件的朋友做交流。
