施耐德PLC知多少?M241 M251常見50問(二)

發布日期:2021-09-03 16:06:25   來源:行業動態   瀏覽量:

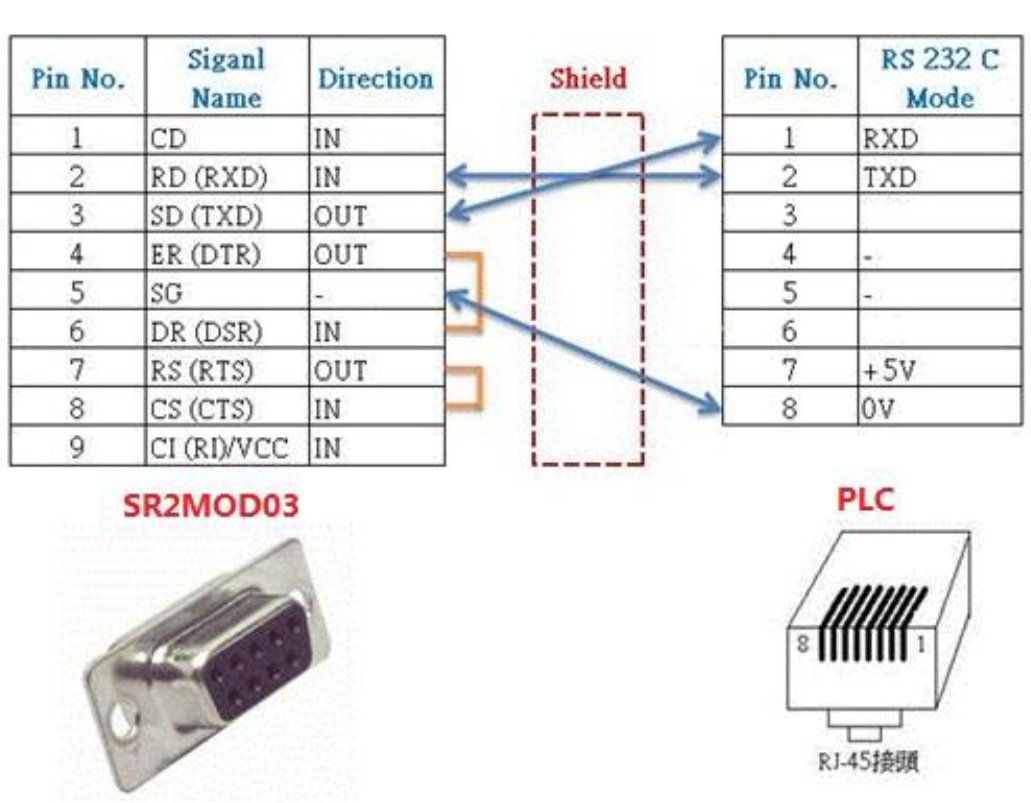

17.M241/M251 使用 GSM 調製解調器 SR2MOD03 時,PLC 與 SR2MOD03 的接線圖是怎樣的?

如圖所示,PLC 側為 RJ45 接口,SR2MOD03 側為 SUB-D 接口,接線圖如下所示:

圖片



18.M241/M251 可以通過哪些方式分配 IP 地址?

由 DHCP 服務器分配地址 、由 BOOTP 服務器分配地址 、固定 IP 地址 、後配置文件。



19.TM251MESE 的以太網 2 支持 Modbus Tcp iosescanner 功能,最大容量是多少?對於一個從站來講最多可支持多少個通道?

對於一個 Modbus TCP iosescanner 從站來講,最多可以配置 64 個通道。



20.M241/M251 作為 Modbus 主站,連接的最大從站數量是多少?

能同時連 247 個從站的,但是因為是串行通訊,同時隻能和一個首發信息,其他的要排隊,站越多輪詢的時間越長。



21.TM251MESE 的 Ethernet_1 端口和 Ethernet_2 端口是否可以在同一網絡?

TM251MESE 的 Ethernet_1 端口和 Ethernet_2 端口,這 2 個的 IP 地址不得位於同一個 IP 網絡內。否則編譯會報錯:

圖片



22.M251 PLC 支持 Ethernet Net/IP 主站,是否有功能塊對從站讀寫?

截止到 SoMachineV4.1 SP2z 為止,Ethernet Net/Ip 的通訊方式無法通過功能塊實現,隻能用類似 IO Scan 那種映射地址的方式進行通訊。

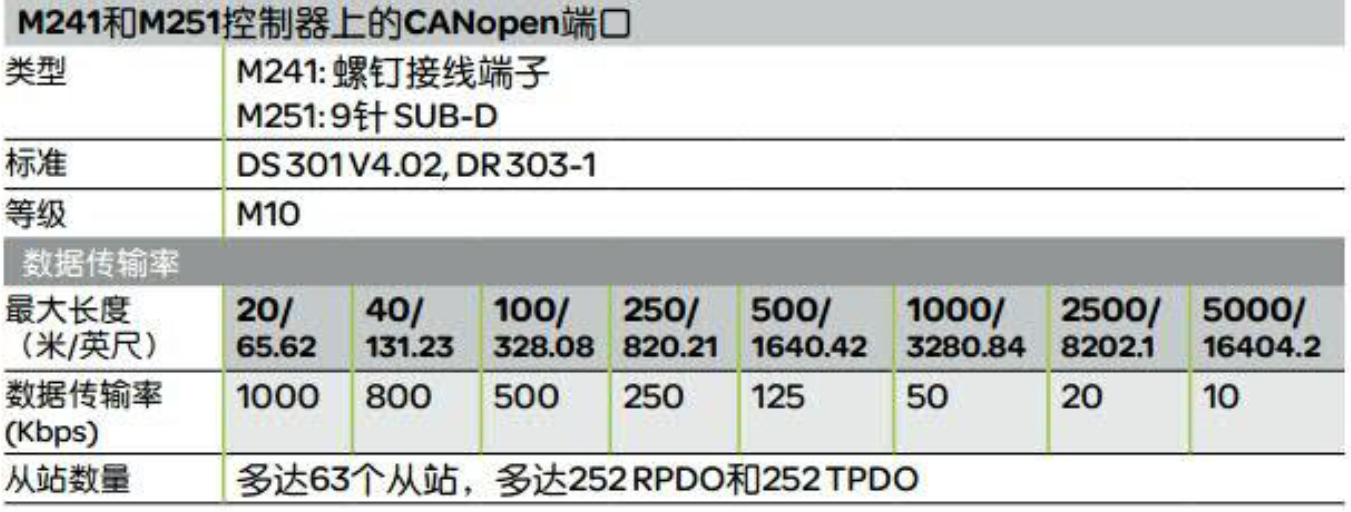

23.M241 和 M251 CANopen 通訊的最大距離是多少?

M241 和 M251 控製器上的 canopen 端口通訊的最大距離和通訊速率有關,具體參照下表

圖片



24.M251 的電池是什麽型號?

鬆下 BR2032 型號電池。

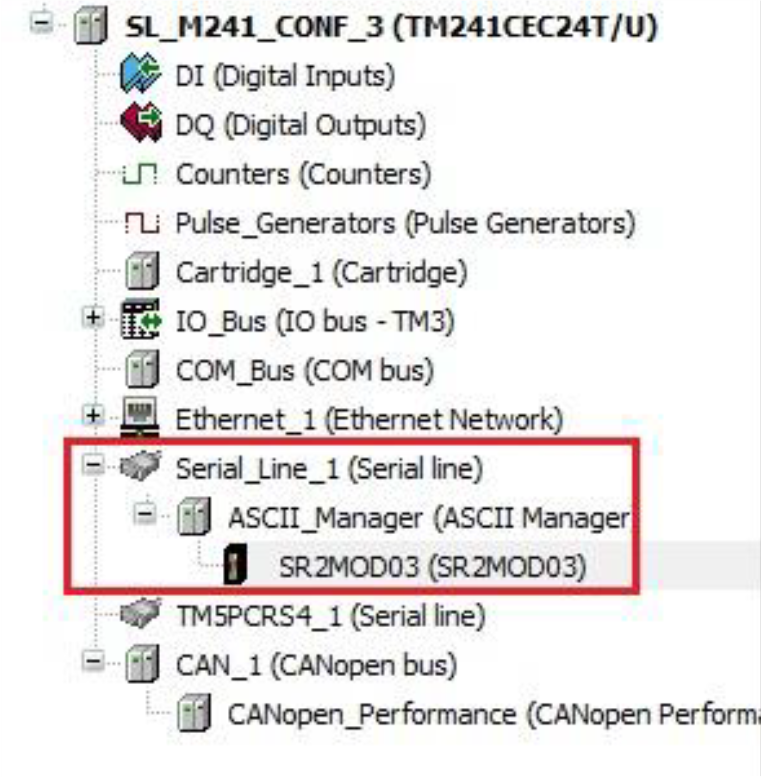

25.M241/M251 可以使用 GSM 調製解調器 SR2MOD03 嘛?

可以,在 M241/M251 的串口配置中,添加 ASCII_Manager,然後就可以添加調製解調器 SR2MOD03 了。

圖片



26.TM251MESE 的以太網 2 支持 Modbus Tcp/IP iosescanner 功能,最多能支持多少個從站?

TM251MESE 的 ETH2 口最多支持 64 個 Modbus TCP/IP iosescanner 從站。



27.TM251MESE 的以太網 2 支持 Modbus Tcp iosescanner 功能,對於一個通道來講,最多支持的長度是多少?

在添加通道時,一個通道如果是用功能碼 23(讀寫多個寄存器)的話,支持的最大讀長度是 125,寫長度是 121。如果是用功能碼 16(寫多個寄存器)的話,支持的最大寫長度是 123。如果是用功能碼 03(讀多個寄存器)的話,支持的最大讀長度是 125。



28.TM251MESE 的以太網 2 支持 Modbus Tcp iosescanner 功能,對於多有從站來講,支持的最大輸入輸出的字的長度是多少?

對於所有的從站來講,支持的輸入輸出字的長度是 2048。

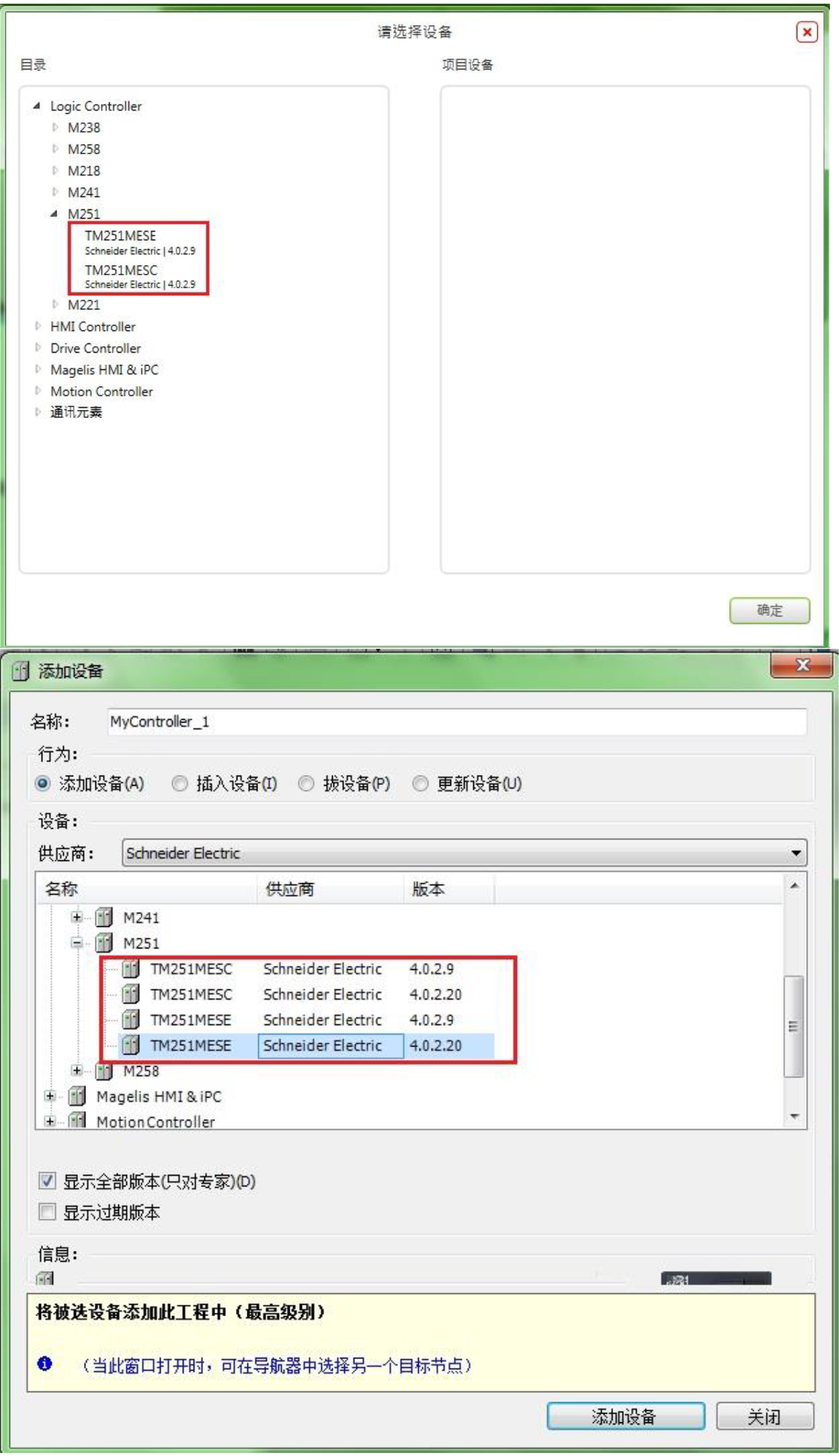

29.SoMachine 軟件中添加 M251 時,可以選擇版本,但在 SoMachine Center 中無法選擇版本?

以 M251 為例,在 SoMachineCenter 中添加時隻可以選中 V4.0.2.9 版本,但是在項目中點擊右鍵添加設備時,可以選擇 V4.0.2.9 之外還可以選擇 V4.0.2.20。如果要選擇高版本,請在項目中點擊右鍵添加。

圖片



30.對 M241 來講,SoMachine 可配置的最大任務數是多少?

可為 Modicon M241 Logic Controller 定義的最大任務數為:

總任務數 = 19

循環任務數 = 4 ,未定義自由運任務時;循環任務數 = 3 ,已定義自由運任務時

自由運行任務數 = 1

事件任務數 = 8

外部事件任務數 = 8
