教你幾步搞定模擬量計算

發布日期:2021-09-30 17:46:36   來源:行業動態   瀏覽量:



假設模擬量的標準電信號是 A0—Am(如:4—20mA),A/D轉換後數值為D0—Dm(如:6400—32000) ,設模擬量的標準電信號是A,A/D轉換後的相應數值為D,由於是線性關係,函數關係



A=f(D)可以表示為數學方程:

A=(D-D0)×(Am-A0)/(Dm-D0)+A0。



根據該方程式,可以方便地根據D值計算出A值。將該方程式逆換,得出函數關係D=f(A)可以表示為數學方程:

D=(A-A0)×(Dm-D0)/(Am-A0)+D0。



具體舉一個實例,以S7-200和4—20mA為例,經A/D轉換後,我們得到的數值是 6400—32000,即A0=4,Am=20,D0=6400,Dm=32000 ,代入公式,得出:

A=(D-6400)×(20-4)/(32000-6400)+4



假設該模擬量與AIW0對應,則當AIW0的值為12800時,相應的模擬電信號是6400×16/25600+4=8mA。



又如,某溫度傳感器,-10—60℃與4—20mA相對應,以T表示溫度值,AIW0為PLC模擬量采樣值,則根據上式直接代入得出:T=70×(AIW0-6400)/25600-10 可以用T直接顯示溫度值。



模擬量值和A/D轉換值的轉換理解起來比較困難,該段多讀幾遍,結合所舉例子,就會理解。為了讓您方便地理解,我們再舉一個例子:



某壓力變送器,當壓力達到滿量程5MPa時,壓力變送器的輸出電流是20mA,AIW0的數值是32000。可見,每毫安對應的A/D值為32000/20,測得當壓力為0.1MPa時,壓力變送器的電流應為4mA,A/D值為(32000/20)×4=6400。由此得出,AIW0的數值轉換為實際壓力值(單位為KPa)的計算公式為:

VW0的值=(AIW0的值-6400)(5000-100)/(32000-6400)+100 (單位:KPa)





編程實例





您可以組建一個小的實例係統演示模擬量編程。本實例的的CPU是CPU222,僅帶一個模擬量擴展模塊EM235,該模塊的第一個通道連接一塊帶4—20mA變送輸出的溫度顯示儀表,該儀表的量程設置為0—100度,即0度時輸出4mA,100度時輸出20mA。溫度顯示儀表的鉑電阻輸入端接入一個220歐姆可調電位器。



通用比例換算公式



模擬量的輸入/輸出都可以用下列的通用換算公式換算: 

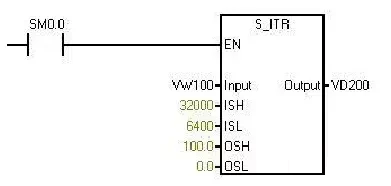

Ov = [(Osh - Osl)*(Iv - Isl)/(Ish - Isl)] + Osl
其中:

圖片

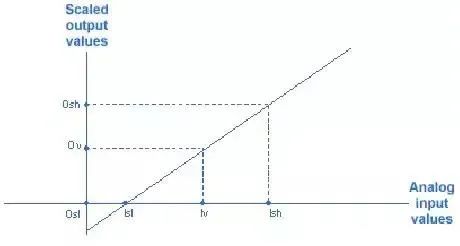

它們之間的關係可以圖示如下: 

圖片

圖1. 模擬量比例換算關係 

實用指令庫



在STEP 7-Micro/WIN Programming Tips(Micro/WIN編程技巧中)的Tip38就是關於如何實現上述轉換的例程。為便於用戶使用,現已將其導出成為“自定義指令庫”,用戶可以添加到自己的Micro/WIN編程軟件中應用。



模擬量比例換算指令庫和例子



注意:此指令庫/程序的作者和擁有者對於該軟件的功能性和兼容性不負任何責任。使用該軟件的風險完全由用戶自行承擔。由於它是免費的,所以不提供任何擔保,錯誤糾正和熱線支持,用戶不必為此聯係西門子技術支持與服務部門。 在這個指令庫中,子程序Scale_I_to_R可用來進行模擬量輸入到S7-200內部數據的轉換;子程序Scale_R_I可用於內部數據到模擬量輸出的轉換。

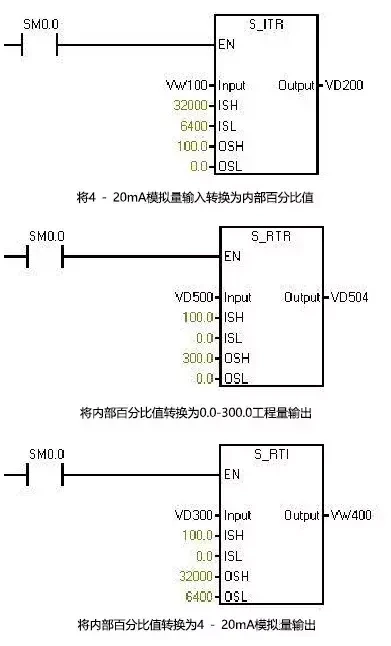

編程舉例

圖片

圖片

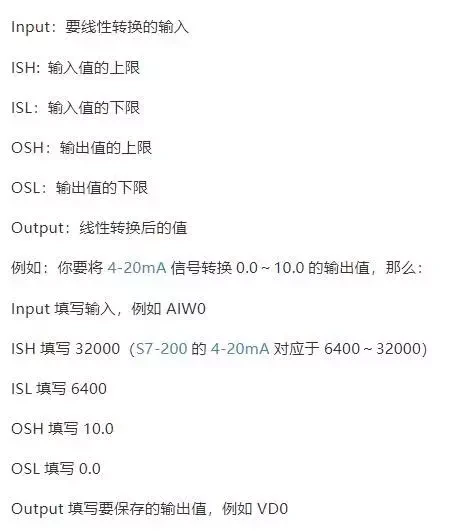

西門子模擬量指令庫的用法如下圖所示:

圖片



本文來源於網絡,版權歸原作者所有。但因轉載眾多,無法確認原作者,故僅標明轉載來源。
