01 硬件及軟件版本
客 戶 端 :S7-1200
軟 件 :TIA V15
CPU:1214C
Firmware:4.2
IP 地 址 :192.168.1.9
255.255.255.0
0.0.0.0

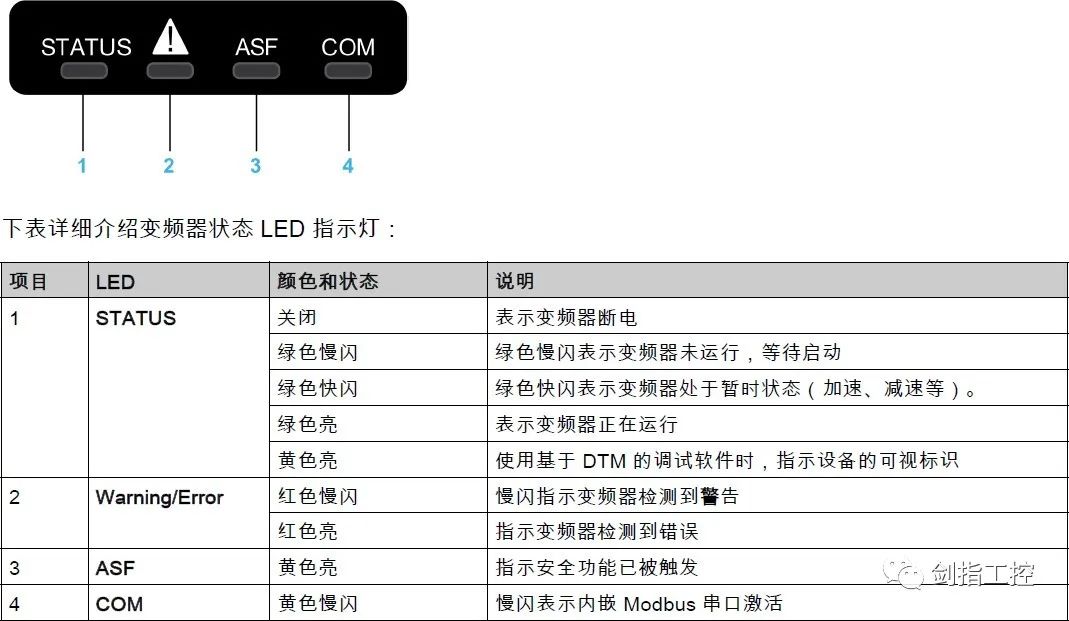

服務器:ATV340
IP 地址:設置為 DCP,由 Profinet 網絡分配 IP 地址

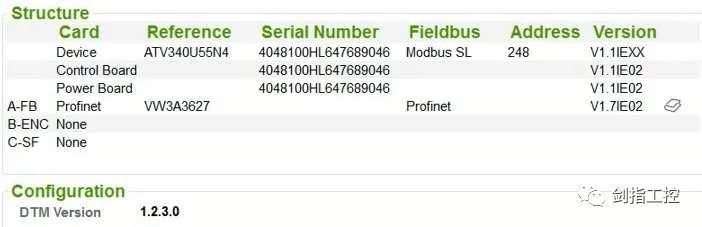

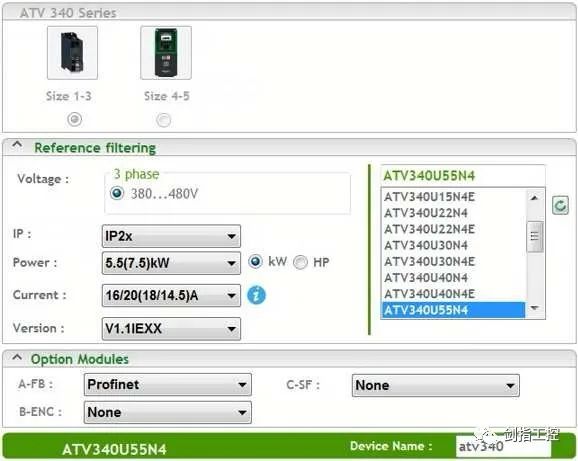

ATV340 版本信息
02 ATV340 參數設置

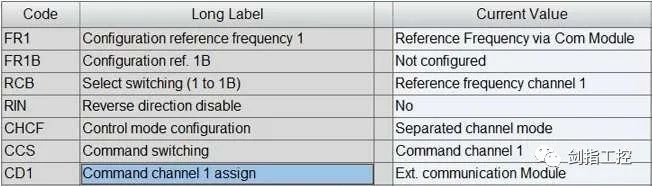

控製模式 CHCF:隔離模式
給定頻率 1 配置 FR1:通信模塊
命令通道 1 設置 CD1:通信模塊

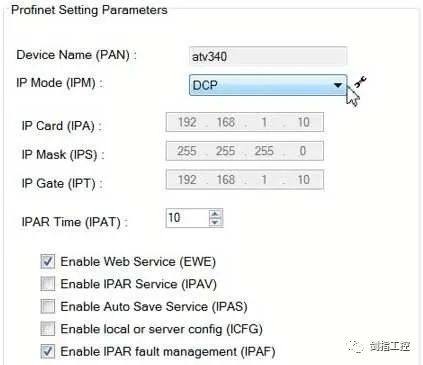

由 SoMove 或遠程操作麵板設置一個變頻器的節點名稱,本例中,為 atv340(此設備名稱與 TIA V15 中設置的必須完全一致)
IP 地址:192.168.1.10
子網掩碼:255.255.255.0
網關:0.0.0.0

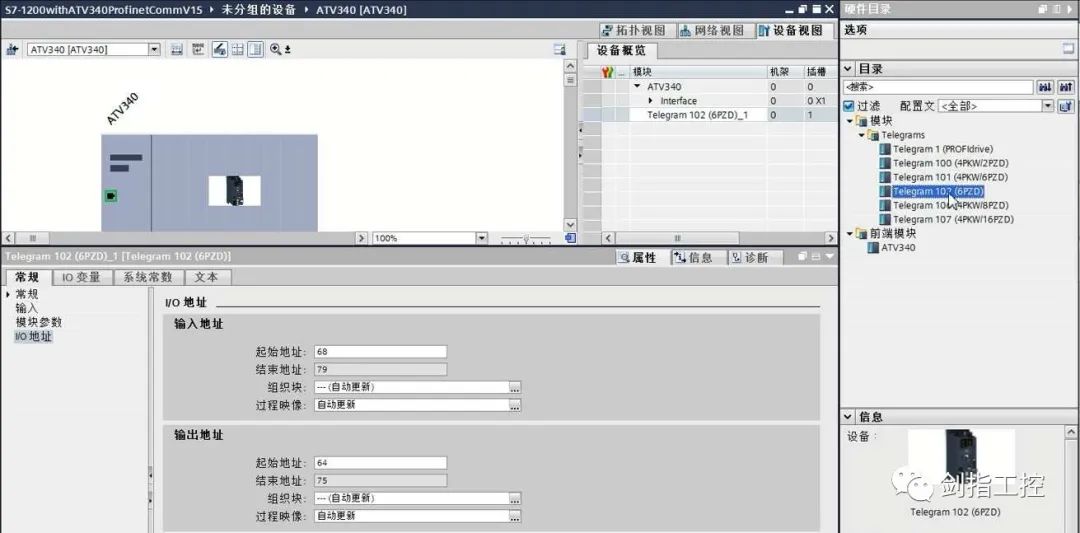

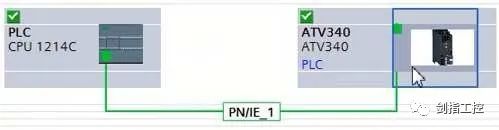

03 S7-1200 PLC 配置

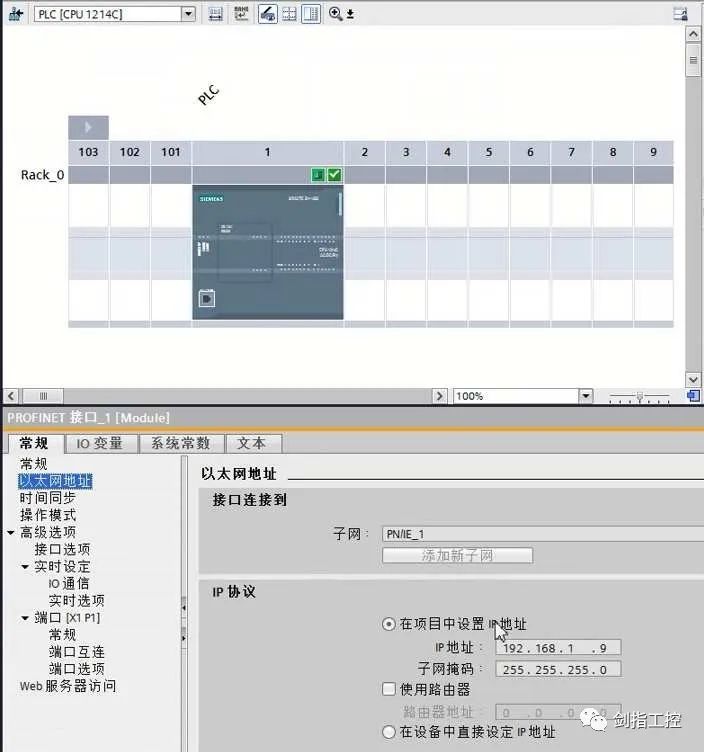

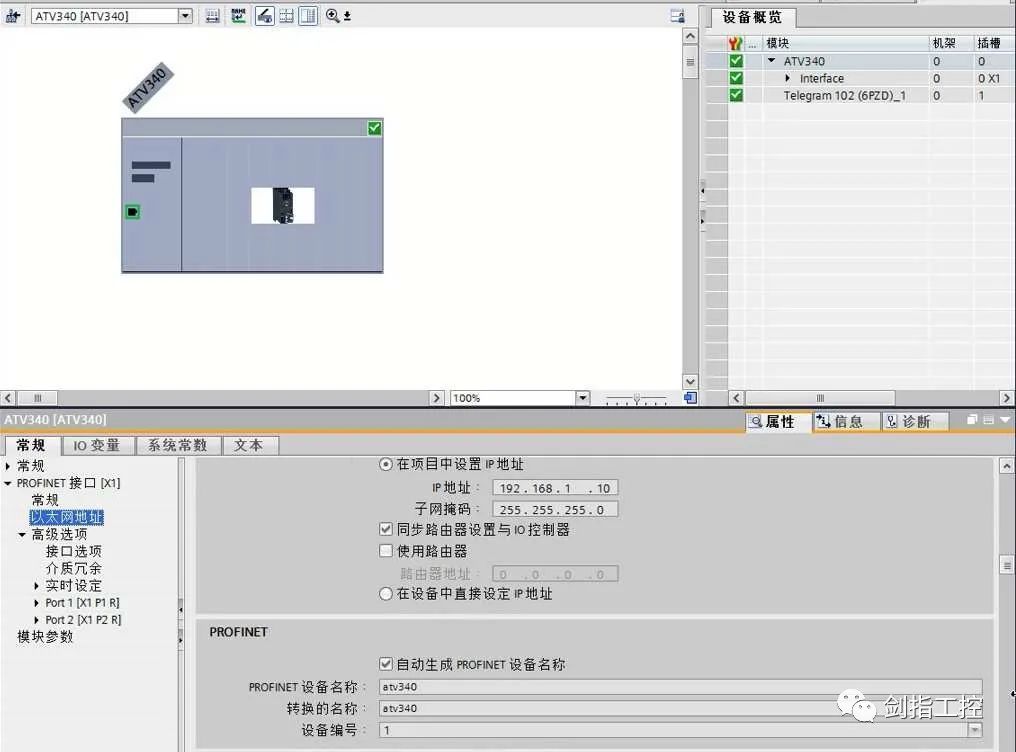

當 ATV340 的 IP 地址分配設置為 DCP 時,此處可選擇“在項目中設置 IP 地址”,這也是默認選項, PROFINET 自動生成設備名稱,並設置變頻器的設備名稱與此處的設備名稱一致

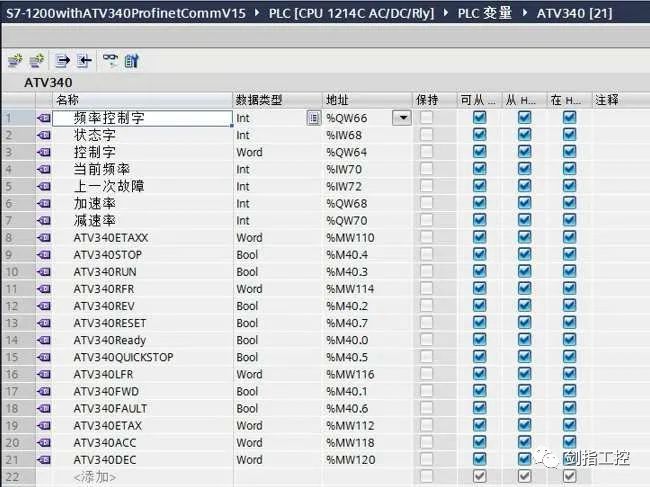

04 程序中建立變量表
05 ATV340 控製流程

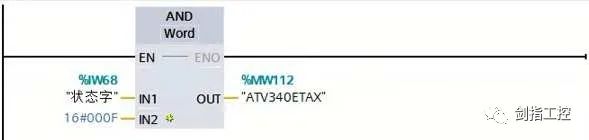

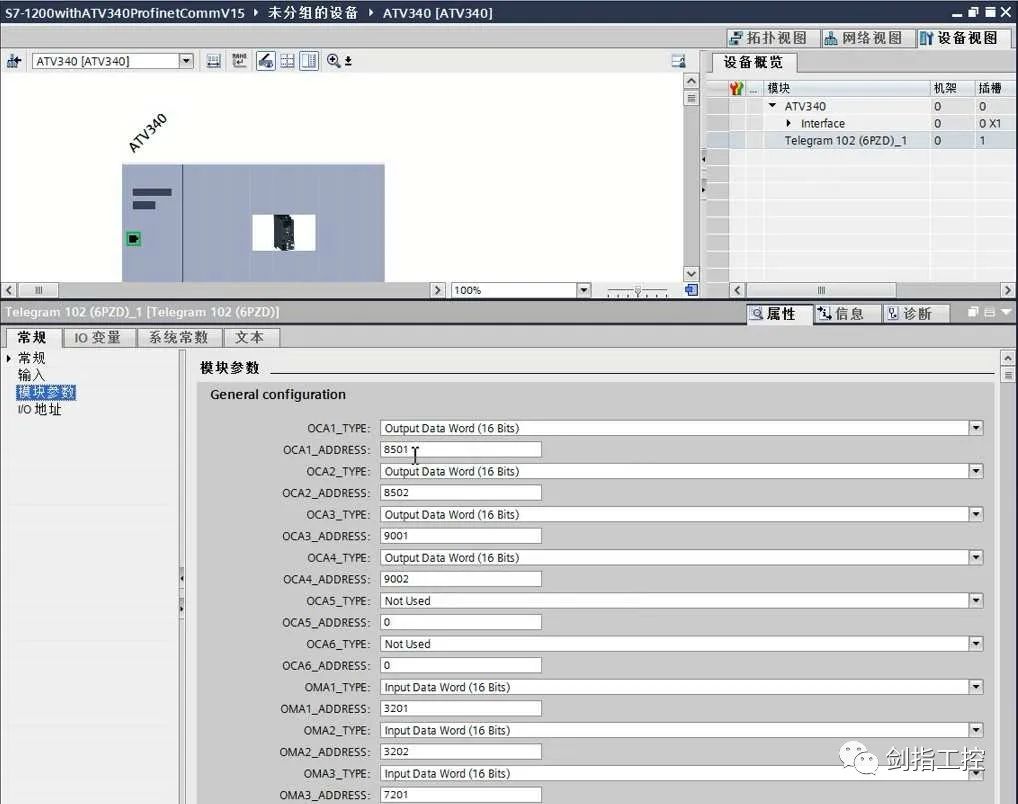

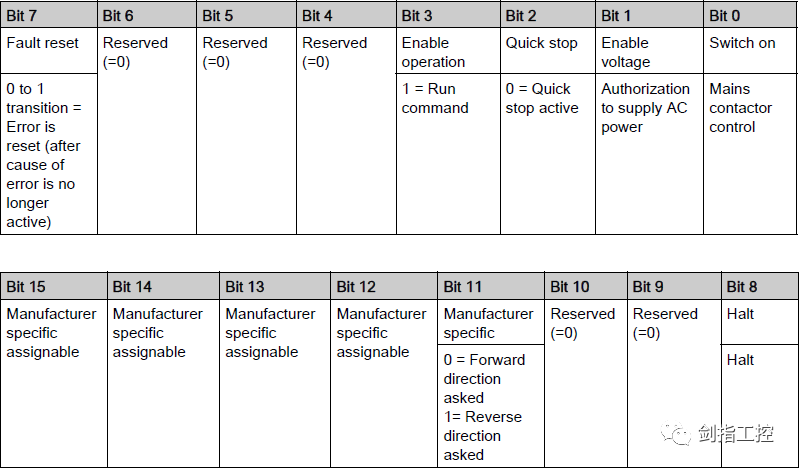

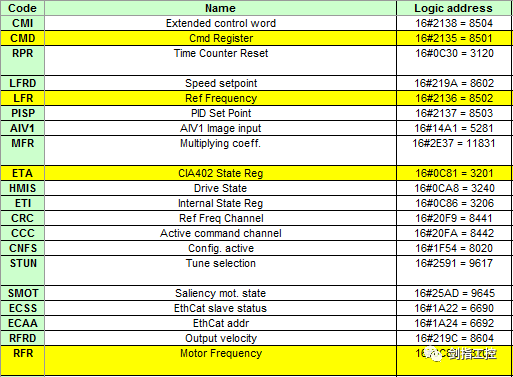

ATV340 變頻器采用 DriveCom 控製流程,通過 ETA 狀態字(通信地址為 3201)讀取 ATV340 的狀態,通過 RFR 輸出頻率字(通信地址為 3202)讀取 ATV340 的輸出頻率;通過 CMD 命令字(通信地址為 8501)控製 ATV340 的狀態轉換,通過 LFR 設定頻率字(通信地址為 8502)寫入 ATV340 的設定頻率

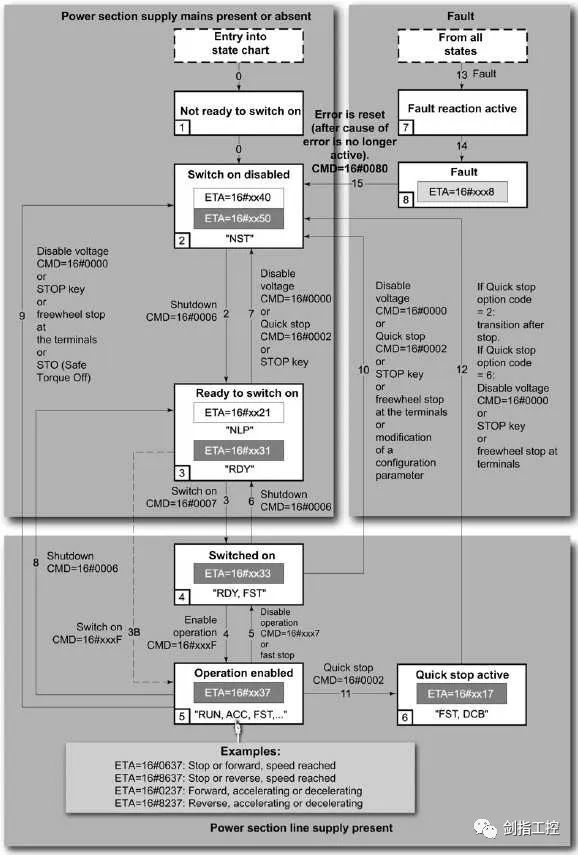

控製流程圖,如下:
正轉:16#000F
反轉:16#080F
停止:16#0007
快速停止:16#0002
故障複位:16#0080

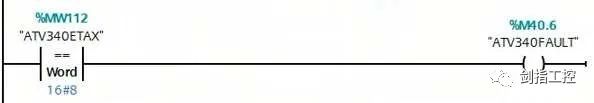

故障:16#xxx8

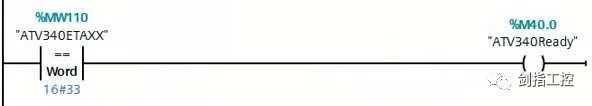

準備好:16#xx33

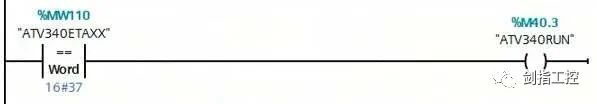

運行中:16#xx37

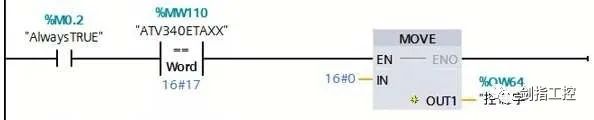

快速停止中:16#xx17

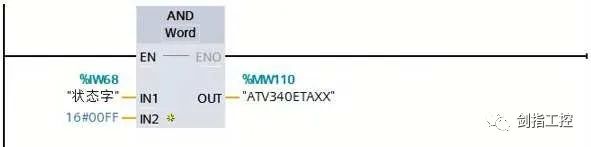

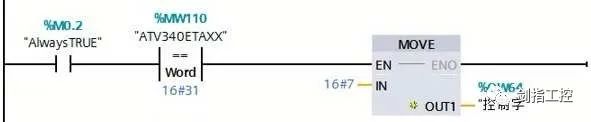

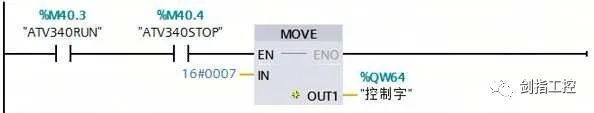

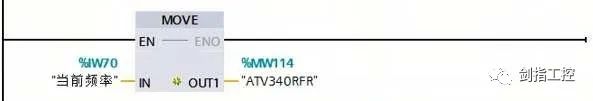

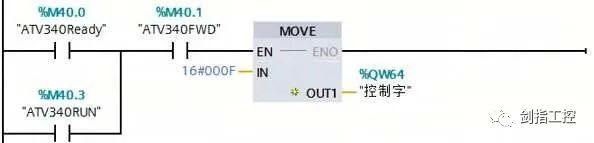

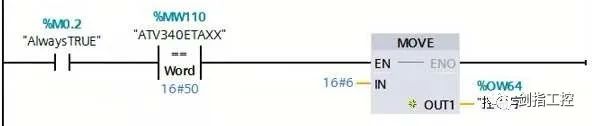

06 流程控製與狀態顯示程序
程序下載至 PLC 後,需要將 PLC 與 ATV340 全部斷電重啟。
